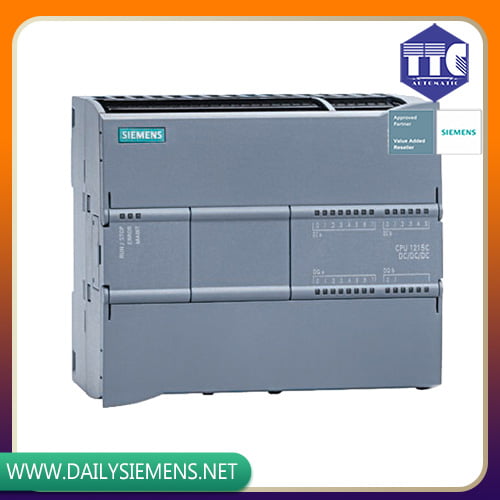

6ES7215-1AG40-0XB0 | CPU 1215C DC/DC/DC

6ES7215-1AG40-0XB0 | CPU 1215C DC/DC/DC

I. CPU 1215C

1. TỔNG QUAN

Bộ điều khiển mạnh mẽ với tùy chọn mạng nâng cao

Có thể mở rộng bằng:

• 1 bảng tín hiệu (SB), bảng pin (BB) hoặc bảng giao tiếp (CB)
• 8 mô-đun tín hiệu (SM)
• Tối đa 3 mô-đun truyền thông (CM)

2. THIẾT KẾ CPU 1215C

CPU nhỏ gọn 1215C có:

• 3 phiên bản thiết bị với điện áp cung cấp và điều khiển khác nhau.
• Nguồn điện tích hợp dưới dạng nguồn điện AC hoặc DC dải rộng (85 … 264 V AC hoặc 24 V DC)
• Tích hợp bộ mã hóa 24 V / cung cấp dòng tải:
• Để kết nối trực tiếp các cảm biến và bộ mã hóa. Với dòng đầu ra 400 mA, nó cũng có thể được sử dụng làm nguồn điện tải.
• 14 đầu vào kỹ thuật số tích hợp 24 V DC (đầu vào chìm / tìm nguồn hiện tại (chìm dòng 1 IEC)).
• 10 đầu ra kỹ thuật số tích hợp, 24 V DC hoặc rơ le.
• 2 đầu vào tương tự tích hợp 0 ​​… 10 V.
• 2 đầu ra tương tự tích hợp 0 ​​… 20 mA.
• 4 đầu ra xung (PTO) với tần số lên đến 100 kHz.
• Đầu ra được điều chế độ rộng xung (PWM) với tần số lên đến 100 kHz.
• 2 giao diện Ethernet tích hợp (TCP / IP gốc, ISO-on-TCP).
• 6 bộ đếm nhanh (3 bộ đếm tối đa 100 kHz; 3 bộ đếm tối đa 30 kHz), với đầu vào kích hoạt và đặt lại có thể tham số hóa, có thể được sử dụng đồng thời như bộ đếm lên và xuống với 2 đầu vào riêng biệt hoặc để kết nối bộ mã hóa gia tăng.
• Mở rộng bằng các giao diện truyền thông bổ sung, ví dụ: RS485 hoặc RS232.
• Mở rộng bằng tín hiệu tương tự hoặc kỹ thuật số trực tiếp trên CPU thông qua bảng tín hiệu (với việc giữ nguyên kích thước lắp CPU).
• Mở rộng bởi một loạt các tín hiệu đầu vào và đầu ra tương tự và kỹ thuật số thông qua các mô-đun tín hiệu.
• Mở rộng bộ nhớ tùy chọn (Thẻ nhớ SIMATIC).
• Bộ điều khiển PID với chức năng tự động điều chỉnh.
• Đồng hồ thời gian thực tích hợp.
• Đầu vào ngắt:
  Cho phản ứng cực nhanh đối với các cạnh tăng hoặc giảm của tín hiệu quá trình.
• Thiết bị đầu cuối có thể tháo rời trên tất cả các mô-đun.
• Trình mô phỏng (tùy chọn):
  Để mô phỏng các đầu vào tích hợp và để kiểm tra chương trình người dùng.

3. CHỨC NĂNG CPU 1215C

• Tập hợp hướng dẫn toàn diện:
  Một loạt các hoạt động tạo điều kiện thuận lợi cho việc lập trình:
  • Các hoạt động cơ bản như hoạt động logic nhị phân, phân bổ kết quả, lưu, đếm, tạo thời gian, tải, truyền, so sánh, dịch chuyển, xoay, tạo phần bổ sung, gọi chương trình con (với các biến cục bộ)
  • Các lệnh giao tiếp tích hợp (ví dụ: giao thức USS, Modbus RTU, giao tiếp S7 “T-Send / T-Nhận” hoặc Freeport)
  • Các chức năng thân thiện với người dùng như điều chế độ rộng xung, chức năng chuỗi xung, chức năng số học, số học dấu phẩy động, điều khiển vòng kín PID, chức năng nhảy, chức năng vòng lặp và chuyển đổi mã
  • Các hàm toán học, ví dụ: SIN, COS, TAN, LN, EXP
• Đếm:
  Chức năng đếm thân thiện với người dùng kết hợp với bộ đếm tích hợp và các lệnh đặc biệt cho bộ đếm tốc độ cao mở ra các lĩnh vực ứng dụng mới cho người dùng.
• Xử lý gián đoạn:
  • Các ngắt được kích hoạt theo cạnh (được kích hoạt bằng cách tăng hoặc giảm các cạnh của tín hiệu quy trình trên đầu vào ngắt) hỗ trợ phản ứng nhanh chóng đối với các sự kiện của quy trình.
  • Gián đoạn do thời gian kích hoạt.
  • Ngắt bộ đếm có thể được kích hoạt khi đạt đến điểm đặt hoặc khi hướng đếm thay đổi.
  • Ngắt giao tiếp cho phép trao đổi thông tin nhanh chóng và dễ dàng với các thiết bị ngoại vi như máy in hoặc máy đọc mã vạch.
• Mật khẩu bảo vệ
• Chức năng kiểm tra và chẩn đoán: Các chức năng
  dễ sử dụng hỗ trợ kiểm tra và chẩn đoán, ví dụ: chẩn đoán trực tuyến / ngoại tuyến.
• “Buộc” các đầu vào và đầu ra trong quá trình kiểm tra và chẩn đoán:
  Đầu vào và đầu ra có thể được đặt độc lập với chu kỳ và do đó vĩnh viễn, chẳng hạn, để kiểm tra chương trình người dùng.
• Điều khiển chuyển động phù hợp với PLCopen cho các chuyển động đơn giản.
• Chức năng thư viện

3. LẬP TRÌNH CPU 1215C

Gói lập trình STEP 7 Basic cho phép lập trình hoàn chỉnh tất cả các Bộ điều khiển S7-1200 và I / O liên quan.

4. PHIÊN BẢN CPU 1215C

	MÃ THIẾT BỊ / DIỄN GIẢI
		6ES7215-1AG40-0XB0 SIMATIC S7-1200, CPU 1215C, compact CPU, DC/DC/DC, 2 PROFINET ports, onboard I/O: 14 DI 24 V DC; 10 DO 24 V DC; 0.5A; 2 AI 0-10 V DC, 2 AO 0-20 mA DC, Power supply: DC 20.4-28.8V DC, Program/data memory 125 KB
		6ES7215-1BG40-0XB0 SIMATIC S7-1200, CPU 1215C, compact CPU, AC/DC/relay, 2 PROFINET ports, onboard I/O: 14 DI 24 V DC; 10 DO relay 2 A, 2 AI 0-10 V DC, 2 AO 0-20 mA DC, Power supply: AC 85-264 V AC at 47-63 Hz, Program/data memory 125 KB
		6ES7215-1HG40-0XB0 SIMATIC S7-1200, CPU 1215C, compact CPU, DC/DC/relay, 2 PROFINET ports, onboard I/O: 14 DI 24 V DC; 10 DO relay 2 A, 2 AI 0-10 V DC, 2 AO 0-20 mA DC, Power supply: DC 20.4-28.8 V DC, Program/data memory 125 KB
